Антенны
(996)Объявления о продаже новых и подержанных КВ и УКВ антенн, автомобильных и спутниковых антенн, кабелей, согласующих устройств.
Читать далее- Антенны КВ 179
- Антенны УКВ 113
- Антенны автомобильные 25
- сортировка:
- по дате сначала дорогие сначала дешевые
набор для самостоятельного изготовления ксв-ватт метра до 3 квт. ардуино прошито. по вашему желанию ...
АнапаИз ЗИПов для измерительных селективных вольтметров STV с хранения, в отличном состоянии. Цена за все ...

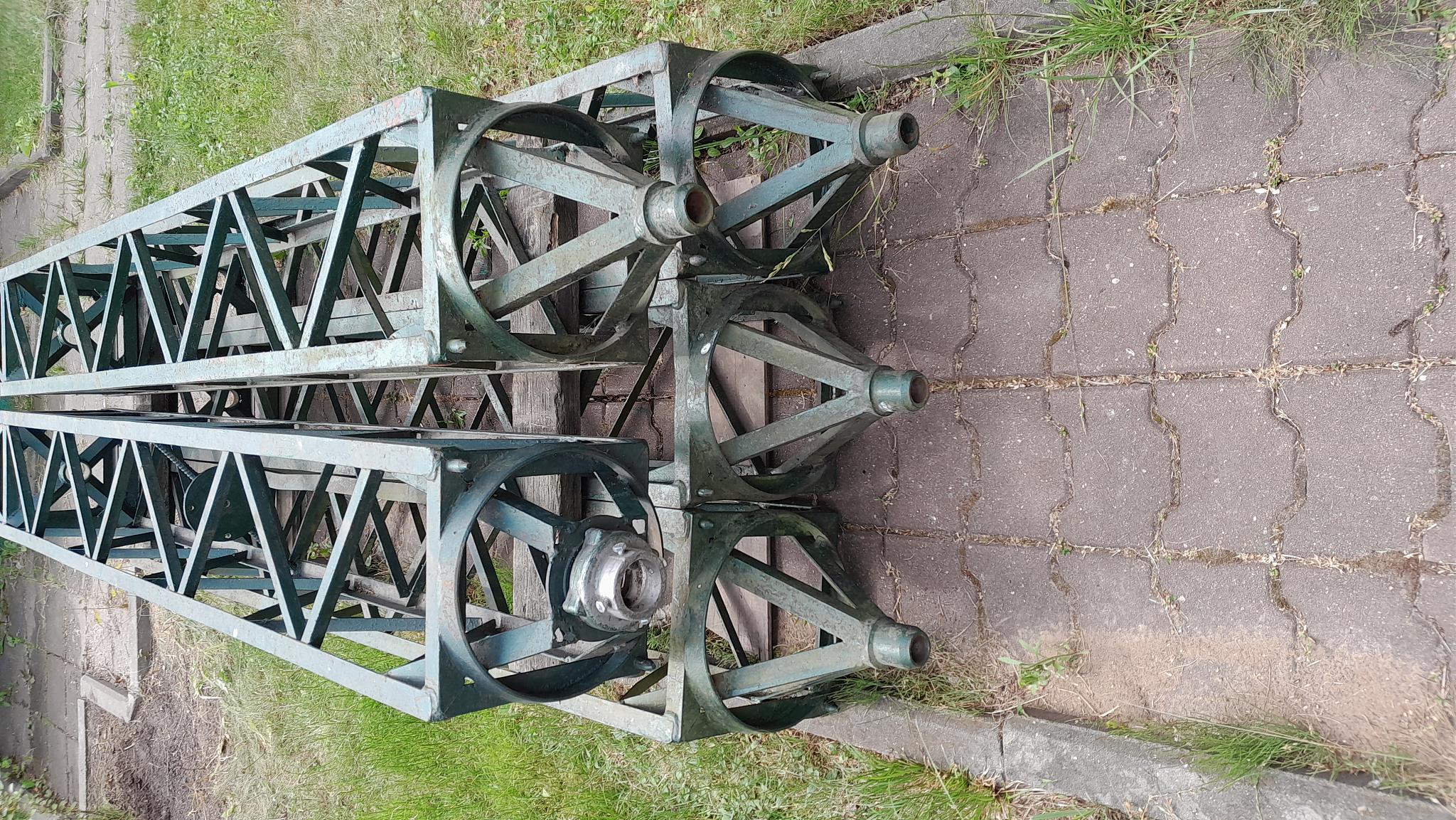

Санкт-ПетербургАнтенная мачта высотой 12-20 метров армейского образца
Санкт-ПетербургПродам широкополосную рамочную приемную антенну AOR LA400. Антенна AOR LA400 выполнена в форме петл ...
НовосибирскПродам антенну из комплекта приемника сигналов точных частот на 66 кГц
МоскваComet AB-1230M - автомобильная антенна речного и авиационного диапазонов. Частоты 108-140/220-400 М ...
МоскваNISSEI DG-503 Прибор для измерения КСВ и мощности с цифровой индикацией Диапазон частот 1. 6-60МГц ...
Москва
продается анализатор AA330M в полном комплекте, диск и блок питания в комплекте, состояние отличное, ...
Иноземцево кп
Изготовлю под заказ от 7до12раб дней. Радиолюбительскую антенну WINDOM END- FEED запитка с конца на ...
Яблоновский
в наличии антенна на кв диапазон ромбическая с периметром 84. м. Одна сторона 21. м с двумя катушкам ...
Яблоновский
ЛОТ1.. Продам антенну Двойная Базука на диапазон 80м широкая полоса, хорошее усиление шумит меньше п ...
Яблоновский
Продам: Самодельную антенну лёгкий Гранд Плей практически новая простояла 4мес. на крыше 5этажки /ТС ...
Яблоновский
Продам новые дюральалюминевые телескопические Трубы стенка 2. 2мм диаметры от 65мм и до 30мм-25мм. 2 ...
Яблоновский
Продам новую антенну W5GI всего 10 диапазонов от 80м до 6м +2м диполь длина около 30м подводимая мощ ...
Яблоновский
ИЗГОТОВЛЮ ПОД ЗАКАЗ АНТЕННУ НА 144-145. 500МГЦ ТИПА ЯГИ 4- 5 эл и на 430 мгц 3 эл типа волновой кана ...
Яблоновский
Продам новую антенну ДЕЛЬТА ЛУП на 80м - 10м. За отдельную плату возможно с кабелем и с ручным Согла ...
Яблоновский
Продам высокоэффективную многодиапазонную антенну ДВОЙНОЙ ЦЕППЕЛИН+согласующее симметрирующее устрой ...
Яблоновский
Продам новые антенны в упаковке.. Оригинал ТАЙВАНЬ настройки не требуется. В упаковке двух диапазонк ...
Яблоновский
Продам рамку в виде круга на диапазон 2м. 144-145мгц. Подвешивается на мачте или на дереве. Хорошо р ...
Яблоновский
Продам тюнер самодельный - Универсальное антенное согласующее устройство по схеме и рекомендациям И. ...
Яблоновский
В наличии и под заказ готовые настроенные проволочные антенны КВ диапазона. на мощность от 1квт - 1 ...
Яблоновский
Продам Cамодельная новая Супер -ДЖЕЙКА Параметры: 1. Поляризация- смешанная вертикальная и горизонта ...
ЯблоновскийКабель новый, синий длиной 17 метров. Есть ещё такой же длины. 10D-FB PVC Extra Low Loss Base Coax ...
СочиМощный КПЕ от УСС Р-140, зазор между пластинами 6мм, максимальная емкость с добавочным конденсатором ...
МихайловскоеПродам антенный коммутатор на вакуумных реле П1Д-1В на 5 антенн корпус дюраль литой герметичный разъ ...
ОренбургSuper Вертикальная антенна Diamond X700H 144MHz + 430 MHz. Длина 7, 2 метра. 144 МГц 9 ...
Ростов-на-ДонуГрозоразрядник Huber+Suhner 3400. 41. 0196 - это устройство, предназначенное для защиты электронной ...
МоскваКомплекты разъемов СР-75-160ПВ (новый, под кабель 13 мм) + СР-75-166ФВ (демонтаж)
Севастополь
Изготовлю по заказ антенну слопер на 160 с удлиняющей катушкой. Антенна не требует заземления или пр ...
ЕкатеринбургИзготавливаю под заказ антенны для qrp. по сравнению с обычными более эффективные. тщательно настрое ...
ЕкатеринбургИзначально была чисто экспериментальным образцом. при длине телескопической части 1. 5м строится от ...
ЕкатеринбургПродаются новые автомобильные антенны на магните для СВ-рации 27 МГц, Hustler 2C-100 высота 1 м, каб ...
ОренбургПолно размерная HB9CV на 40м. Выполнена из толстостенных труб Д16Т. Диаметры от 60 до 18мм. Элемен ...
ШахтыЦифровой SWR c пит. от встр-го акб(1, 8-50Mhz Р=0, 5-120 Ватт ), удобно использовать в полевых услов ...
Краснодар" RF-1"(1. 5-40mhz) небольшой прибор питается от бат. Крона измеряет все необходимые параметры антен ...
КраснодарМини SWR и измеритель мощности — идеальный инструмент для радиолюбителей и операторов, которые ищут ...
ВолгоградПродам Кабель rg 213 radiolab, 35 метров. Б/у, использовал около трёх лет на чердаке
КраснодарТелевизионная телескопическая антенна. новая.
Санкт-ПетербургОдним из важнейших узлов радиопередающих устройств является антенно-фидерная система, во многом определяющая надежность связи. К сожалению, с появлением чувствительных приемников и автоматически согласующихся передатчиков, мы стали забывать о ее роли в организации устойчивой радиосвязи.
Параметры антенн
Следующие параметры антенн являются важными: резонансная частота, входное сопротивление, диаграмма направленности, усиление, поляризация.
Волновое сопротивление антенны должно быть равно волновому сопротивлению питающего кабеля, а также выходному сопротивлению передатчика. Если сопротивление не согласовано на каком-либо участке, мощность на нем будет теряться тем больше, чем больше рассогласование. Как правило, в радиочастотной технике величина волнового сопротивления на всех участках равна 50 или 75 Ом.
Диаграмма направленности показывает интенсивность излучения антенны в различных направлениях в пространстве. Чем более неравномерная диаграмма, тем больше выражено направленное действие антенны. Направленное действие проявляется не только в режиме излучения, но и в режиме приема. Поэтому использование направленных антенн выгодно вдвойне - они концентрируют всю мощность в одном направлении, к тому же не создают помех в других направлениях; кроме того, прием полезного сигнала с нужного направления усиливается, а помехи с других направлений ослабляются.
Усиление, как правило, связано с шириной диаграммы направленности как в горизонтальной, так и в вертикальной плоскости. Чем уже диаграмма, т.е. чем уже сектор пространства, в который производится основное излучение, тем больше коэффициент усиления антенны.
В радиотехнике существует понятие изотропного излучателя. Это физическая абстракция, представляющая собой антенну, которая излучает равномерно во всех направлениях. Усиление реальных антенн оценивается относительно изотропного излучателя - во сколько раз сигнал в направлении основного лепестка диаграммы направленности мощнее сигнала изотропного излучателя. Сравнение производится в логарифмической шкале и измеряется в децибелах (шкала dBi, где i - символ изотропного излучателя).
Наряду с этой, существует и шкала сравнения с полуволновым диполем. Диполь (или вибратор Герца) имеет торообразную пространственную диаграмму направленности и обладает усилением 2,15 dBi. При определении усиления реальных антенн по отношению к полуволновому диполю используется единица dBd, где d символизирует шкалу диполя.
Таким образом, 2,14dBi=0 dBd.
При выборе антенны важно помнить о различии в 2,14 dB этих двух шкал. Иногда производители не указывают символы i и d, что приводит к путанице и неправильному выбору антенны.
Поляризация - свойство электромагнитной волны, определяющее, в какой плоскости происходит колебание вектора напряженности электрического поля при распространении волны. Горизонтально расположенные антенны излучают и принимают волны горизонтальной поляризации, вертикально расположенные - вертикальной поляризации. Если волна и антенна имеют разную поляризацию, ослабление такой принимаемой радиоволны в антенне может достигать 60 dB (в 1000 раз). Это можно использовать в условиях наличия помех. Если помеха имеет горизонтальную поляризацию, следует расположить антенны (с обеих сторон радиоканала) вертикально, и подавить таким образом мешающий сигнал.
Электромагнитная волна изменяет свою поляризацию при отражении от препятствий или поверхности Земли. При множественных отражениях волна приобретает круговую поляризацию. Поэтому вышесказанное имеет существенное значение только на открытой местности в пределах прямой оптической видимости.
